Trong những năm gần đây, công nghệ LED đã trở thành một phần không thể thiếu trong đời sống hiện đại. Đèn LED được biết đến với khả năng tiết kiệm điện năng vượt trội. Tuổi thọ cao gấp nhiều lần so với các loại đèn truyền thống, đồng thời thân thiện hơn với môi trường. Trong đó, mạch đèn LED được ví như “trái tim” của bộ đèn. Đóng vai trò quan trọng quyết định đến độ sáng, độ ổn định, cũng như tuổi thọ của LED. Bài viết này sẽ cung cấp cái nhìn tổng quan về mạch đèn LED. Giúp bạn hiểu rõ về chức năng của trọng của nó trong đèn LED. Để có thể lựa chọn, sử dụng và bảo trì đèn LED một cách hiệu quả và an toàn hơn trong thực tế.
Tóm tắt nội dung
Cấu tạo và nguyên lý hoạt động của mạch đèn LED

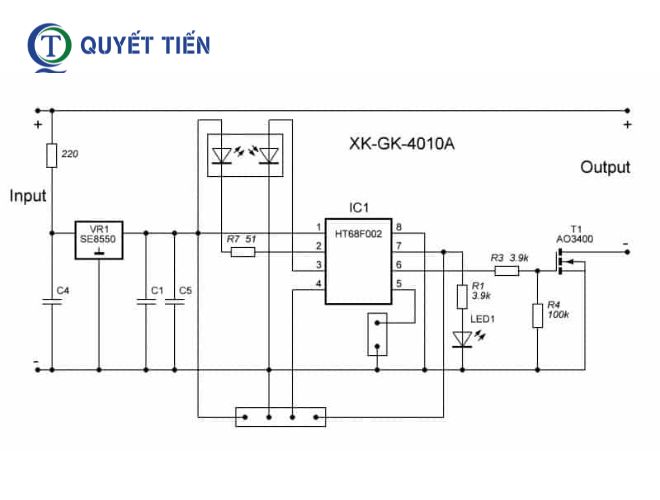

Sơ đồ cấu tạo các khối chức năng chính của mạch đèn LED
Một mạch điều khiển đèn LED tiêu chuẩn thường bao gồm các khối chức năng chính sau:
- Khối lọc nhiễu EMI: Có nhiệm vụ giảm thiểu nhiễu điện từ (EMI) phát sinh trong quá trình hoạt động của mạch, tránh gây ảnh hưởng đến các thiết bị điện tử khác xung quanh.
- Khối chỉnh lưu: Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC). Thường bao gồm cầu diode để chỉnh lưu toàn sóng. Kết hợp với tụ điện lọc nguồn để làm phẳng điện áp DC.
- Khối PFC: Điều chỉnh hệ số công suất của mạch nhằm giảm tổn thất năng lượng trên lưới điện. Nâng cao hiệu quả sử dụng điện và tuân thủ các tiêu chuẩn an toàn điện.
- Khối chuyển đổi DC-DC: Đây được xem là “trái tim” của driver LED. Khối này có chức điều chỉnh điện áp DC sau chỉnh lưu về mức điện áp và dòng điện phù hợp để cấp cho các chuỗi LED. Thành phần chính bao gồm IC điều khiển (controller IC), linh kiện công suất (MOSFET hoặc transistor), cuộn cảm, diode và tụ điện.
- Khối bảo vệ: Mục đích để bảo vệ mạch cũng như đèn LED trong các điều kiện bất thường như:
-
- Bảo vệ quá áp (OVP – Over Voltage Protection)
- Bảo vệ quá dòng (OCP – Over Current Protection)
- Bảo vệ quá nhiệt (OTP – Over Temperature Protection)
- Bảo vệ ngắn mạch (SCP – Short Circuit Protection)
- Bảo vệ hở tải (OLP – Open Load Protection)

Nguyên lý hoạt động của bảng mạch đèn LED
Quy trình hoạt động cơ bản của một mạch đèn LED có thể mô tả như sau:
- Điện áp xoay chiều AC từ lưới điện được đưa vào và đi qua khối lọc nhiễu EMI để hạn chế nhiễu điện từ.
- Sau đó, dòng điện đi qua khối chỉnh lưu (gồm cầu diode và tụ lọc) để tạo thành dòng điện một chiều (DC) ổn định.
- Khối PFC (nếu có) tiếp tục tối ưu hệ số công suất. Giúp mạch hoạt động hiệu quả và giảm thất thoát năng lượng.
- Dòng điện DC này sau đó được đưa vào khối chuyển đổi DC-DC, nơi IC điều khiển phối hợp với các linh kiện công suất và mạch bảo vệ để tạo ra mức điện áp, dòng điện ổn định cấp cho các chuỗi LED.
- Khi nhận được nguồn điện phù hợp, các chip LED sẽ phát sáng với độ sáng và hiệu suất ổn định.
Các loại mạch đèn LED phổ biến hiện nay
Phân loại theo cấu trúc mạch
- Mạch LED nguồn không cách ly: Đây là loại mạch đơn giản, chi phí thấp, kích thước nhỏ gọn và mang lại hiệu suất cao nhờ loại bỏ biến áp cách ly. Chủ yếu sử dụng cho các sản phẩm công suất vừa và nhỏ. Như đèn bulb LED, đèn panel LED âm trần, đèn downlight vỏ nhựa.
- Mạch LED nguồn cách ly: Loại mạch này sử dụng biến áp cách ly để đảm bảo tách biệt hoàn toàn điện áp đầu vào và đầu ra. Giúp bảo vệ người dùng khỏi nguy cơ giật điện. Đồng thời, khả năng chống nhiễu cũng tốt hơn. Mạch này phù hợp cho các đèn LED công suất lớn hoặc yêu cầu an toàn cao. Như đèn pha LED, đèn đường LED, đèn nhà xưởng.
Phân loại theo phương pháp điều khiển dòng điện
- Mạch nguồn dòng không đổi: Loại mạch này đảm bảo duy trì dòng điện ổn định cấp cho LED. Bất kể điện áp có dao động trong phạm vi cho phép. Ứng dụng hầu hết các đèn LED chiếu sáng cố định đều sử dụng driver dạng dòng không đổi.
- Mạch nguồn áp không đổi: Khác với CC Driver, loại mạch này cung cấp một điện áp đầu ra cố định. Các dải LED (LED strip) hoặc module LED tích hợp sẵn điện trở hạn dòng có thể đấu trực tiếp với nguồn điện áp không đổi này. Loại này dùng trong dải LED trang trí, module LED quảng cáo, biển hiệu.
Ngoài hai nhóm chính trên, thị trường hiện nay còn xuất hiện các dòng mạch LED đặc biệt như:
- Mạch Dimmer (Dimmable Driver): cho phép điều chỉnh độ sáng của LED.
- Mạch thông minh (Smart Driver): tích hợp các module kết nối không dây (Bluetooth, Zigbee, Wi-Fi) để điều khiển đèn qua smartphone hoặc hệ thống nhà thông minh. Giúp tăng tiện ích và tiết kiệm năng lượng hơn.
Chức năng quan trọng của mạch đèn LED trong đèn
Đảm bảo tuổi thọ và độ bền của LED
Mạch đèn LED đóng vai trò thiết yếu trong việc bảo vệ và duy trì tuổi thọ của chip LED. Nhờ việc kiểm soát và giới hạn dòng điện đi qua. Mạch giúp ngăn chặn hiện tượng dòng điện quá mức có thể gây hỏng LED.
Bên cạnh đó, mạch driver còn duy trì mức dòng điện ổn định. Gián tiếp kiểm soát nhiệt độ làm việc của LED. Tránh hiện tượng LED quá nóng dẫn đến suy giảm tuổi thọ.
Cung cấp ánh sáng chất lượng cao
Nhờ các linh kiện điều khiển và mạch ổn định dòng điện, mạch LED giúp duy trì độ sáng ổn định, giảm thiểu hiện tượng nhấp nháy gây mỏi mắt. Đồng thời đảm bảo điện áp và dòng điện phù hợp để LED phát ra ánh sáng với màu sắc đồng đều, ít biến đổi theo thời gian.
Tối ưu hóa hiệu suất năng lượng
Một mạch LED thiết kế tốt sẽ chuyển đổi năng lượng từ nguồn điện đầu vào sang công suất phát sáng của LED với hiệu suất cao, giúp tiết kiệm điện tối đa. Ngoài ra, nhiều driver hiện đại có tích hợp khối PFC để cải thiện hệ số công suất. Từ đó giảm tổn thất điện năng trên lưới điện.
Tăng cường tính năng và tiện ích
Bên cạnh nhiệm vụ chính là cấp nguồn, nhiều mạch driver LED còn tích hợp thêm tính năng điều chỉnh độ sáng (dimming), thay đổi nhiệt độ màu (CCT tunable), hoặc kết nối thông minh (smart driver) để điều khiển từ xa qua smartphone. Điều này giúp nâng cao trải nghiệm sử dụng và tiết kiệm năng lượng hơn.
Bảo vệ an toàn điện
Bảng mạch LED cũng được thiết kế với nhiều mạch bảo vệ như bảo vệ quá áp, quá dòng, ngắn mạch, quá nhiệt nhằm ngăn ngừa hư hỏng thiết bị và đảm bảo an toàn cho người dùng. Đặc biệt, với các driver dạng cách ly, sự cách ly điện giữa đầu vào và đầu ra sẽ bảo vệ tối đa khỏi nguy cơ điện giật. Đáp ứng tiêu chuẩn an toàn điện nghiêm ngặt.
Các yếu tố cần lưu ý khi lựa chọn mạch LED
Khi lựa chọn mạch điều khiển cho đèn LED, người dùng cần quan tâm đến một số thông số kỹ thuật quan trọng để đảm bảo đèn hoạt động ổn định, an toàn và đạt hiệu suất tối ưu:
- Công suất: Mạch driver phải có công suất bằng hoặc lớn hơn tổng công suất của chuỗi LED mà nó cấp nguồn, để tránh quá tải và đảm bảo khả năng hoạt động lâu dài.
- Điện áp đầu ra: Điện áp của mạch cần phù hợp với tổng điện áp chuyển tiếp (Vf) của chuỗi LED.
- Dòng điện đầu ra: Dòng điện đầu ra của driver phải khớp với dòng điện định mức (If) của LED.
- Hệ số công suất: Nên lựa chọn driver có hệ số công suất cao, tối thiểu 0,9.
- Hiệu suất: Mạch driver có hiệu suất cao (trên 85%).
- Cấp độ bảo vệ: Cần chú ý đến chỉ số bảo vệ IP của driver để chống bụi, chống ẩm khi chiếu sáng ngoài trời.
Ngoài ra, cần ưu tiên các thương hiệu uy tín, đã có kiểm chứng về độ bền và hiệu suất trong thực tế. Nhằm đảm bảo an toàn cũng như tuổi thọ cho toàn bộ hệ thống đèn LED. Ngược lại, các sản phẩm không rõ nguồn gốc, chất lượng kém có thể gây ra hiện tượng nhấp nháy, quá nhiệt. Từ đó giảm tuổi thọ LED hoặc thậm chí mất an toàn điện cho người sử dụng.
